Precimid1130 88A
Precimid1130 88A | TPU Pulver (naturweiß)
Precimid1130 88A ist ein weiches TPU-Pulver für den SLS-Druck, das hervorragende Stoßdämpfung, Flexibilität, Wasserbeständigkeit und 80 % Wiederverwendbarkeit bietet.
- Hohe Flexibilität (88–90 Shore A): Weiche Haptik mit hervorragender Elastizität für dynamische Teile.
- Überlegene Schlag- und Stoßfestigkeit: Absorbiert Stöße und widersteht Verformungen bei wiederholter Belastung.
- Wasser- und schimmelresistent: Ideal für Anwendungen, die Feuchtigkeit und Temperaturschwankungen ausgesetzt sind.
- Hervorragende Erholung und Ermüdungsresistenz: Behält Form und Leistung bei wiederholter Belastung.
- Hohe Bildwiederholrate (40 %): Unterstützt eine nachhaltige Produktion mit geringem Materialabfall.
Precimid1130 88A Spezifikationen
| Mechanische Eigenschaften | Testmethode | x-Achse | z-Achse | Einheit |
|---|---|---|---|---|
| Farbe | visuell | weiß | – | |
| Dichte | – | – | g / cm³ | |
| Shore A Härte | DIN ISO 7619-1 | 88-90 | 88-90 | |
| Bruchdehnung | DIN 53504, S2 | 270 | 130 | % |
| Zugfestigkeit | DIN 53504, S2 | 8 | 7 | MPa |
| Zugmodul | ISO 527-2, 1A | 75 | 75 | MPa |
| Biegemodul | 70 | 70 | MPa | |
| Reißfestigkeit (Ausbreitung, Hose) | DIN ISO 34-1, A | 26 | 26 | kN/m |
| Reißfestigkeit (Anfangsreißfestigkeit, Graves) | DIN ISO 34-1, B | 43 | 37 | kN/m |
| Druckverformungsrest B (23°C, 72h) | DIN ISO 815-1 | 24 | 24 | % |
| Rückstellfähigkeit | DIN 53512 | 63 | 63 | % |
| Abriebfestigkeit | DIN ISO 4649 | 86 | 86 | mm³ |
| Charpy-Schlagfestigkeit (Kerbschlagzähigkeit, 23°C) | DIN EN ISO 179-1 | kein Bruch | kein Bruch | kJ/m² |
| Charpy-Schlagfestigkeit (Kerbschlagzähigkeit, -10°C) | DIN EN ISO 179-1 | 60 | 58 | kJ/m² |
| Ermüdung (Ross Flex, 100 Zyklen, 23 °C) | ASTM D1052 | kein Riss | – | |
| Ermüdung (Ross Flex, 100 Zyklen, -10 °C) | ASTM D1052 | kein Riss | – |
Precimid1130 88A-Anwendungen
Precimid1130 88A wird in Branchen eingesetzt, in denen Biokompatibilität und Konformität unverzichtbar sind:
- Orthesen und orthopätische Schienen
- Helme und Schutzpolster
- Medizintechnik

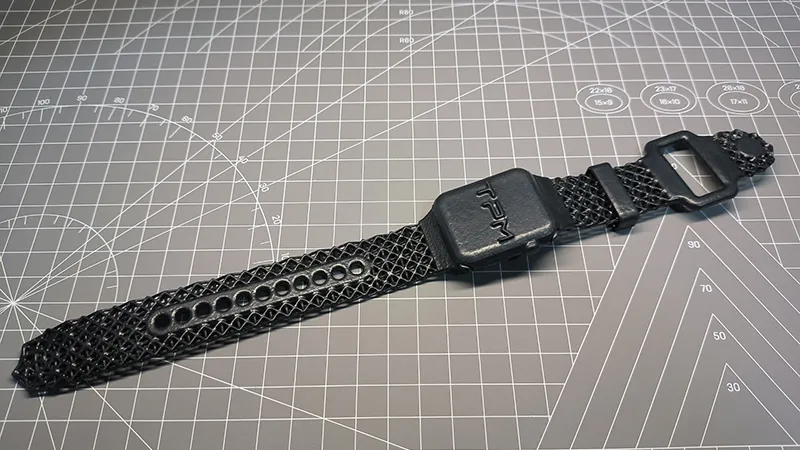

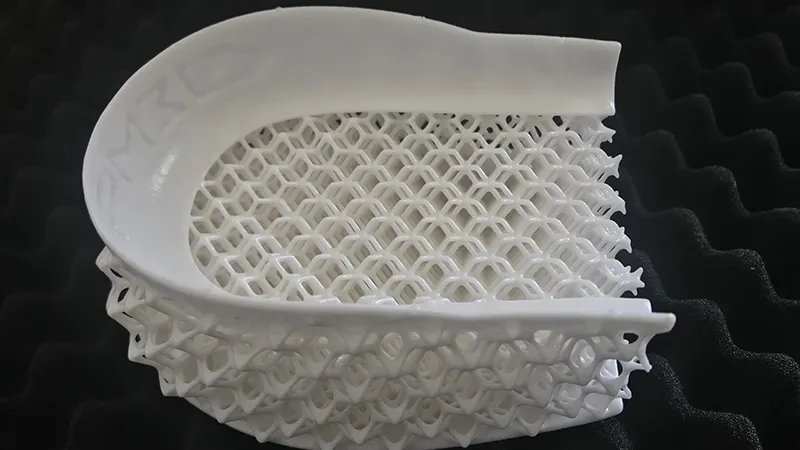

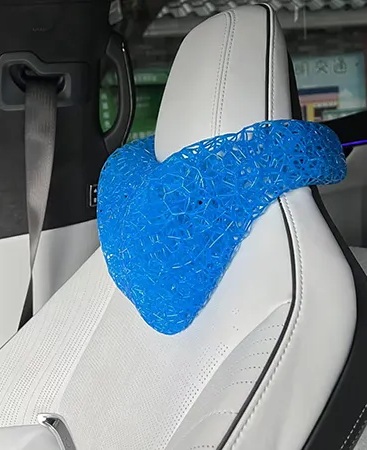

- Shockabsorbierende Geometrien oder Lattice-Strukturen
Nahtlose Kompatibilität mit SLS-3D-Druckern
Precimid1130 88A wurde für die SLS-Plattformen von TPM3D entwickelt und gewährleistet hohe Oberflächenqualität, gleichbleibende mechanische Eigenschaften und zuverlässige Genauigkeit. Von der Einzelfertigung bis zur Großserienproduktion liefert es stets die gleiche zuverlässige Leistung.
